| 品牌：上海良工 | 型号：PZ673X/F/Y | 连接形式：对夹 |
| 主体材料：碳钢 | 公称通径：50-600mm | 适用介质：水 |
| 材质：碳钢 | 密封形式：软密封型 | 标准：国标 |
| 外形：中型 | 流动方向：单向 | 驱动方式：气动 |
| 零部件及配件：配件 | 用途：调节 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：50-600 |
上海良工阀门厂有限公司阀门河南销售处，拥有以下阀门品种：
闸阀，球阀，截止阀，止回阀，蝶阀，隔膜阀，旋塞阀，减压阀，安全阀，柱塞阀，调节阀，水利阀，疏水阀，盲板阀。
材质包括：塑料，铸铁，铸钢，铸铜，不锈钢，双相钢，铬钼钢，铬钼钒钢等
连接方式分为：内螺纹连接，外螺纹连接，对焊连接，承插焊连接，法兰连接，对夹连接
传动方式有：手动，气动，液动，电动
设计技术标准分为国标，美标，日标，德标及非标标准。
电话0371-87531258传真0371-66257773 邮箱：80602858@
手机13598085657 客服QQ：80602858
——承诺是金，实干兴邦；良工阀门，经久耐用——

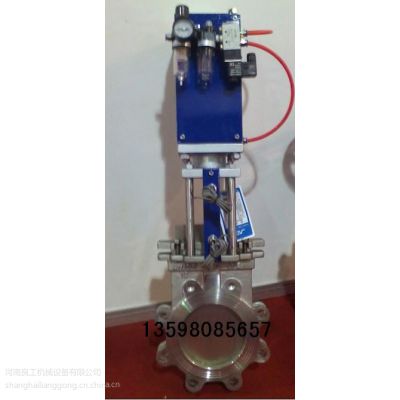

一、气动带手动刀形闸阀产品简介：
手动带气动刀形闸阀主体材料采用：铸铁、铸钢、碳钢、不锈钢。该气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。传动方式分别采用手动、齿轮传动，气动，电动。我们的产品广泛地应用在石油、化工、造纸、碱业等行业。
二、气动带手动刀形闸阀工作原理：
手动带气动刀形闸阀具有气动执行机构(双层气缸并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构其与单气缸式气动闸阀相比提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀板在阀体内楔死而打不开的弊病。而且由于该阀具备缓冲机构能有效地减轻了关闭阀门时。由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时也能避免闸板卡死的现象。
三、气动带手动刀形闸阀产品特点：
1、本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动—手动转换装置和阀盖填料箱装置等部分组成。
2、上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于***位置；反之，闸阀全开时，外伸指示杆位于位置。此即为本阀启闭状态的现场指示。
4、气缸盖上部装有气动CC手动转换装置。将转换手柄顺时针方向提转到A气动@定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到A手动@定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时，手轮旋向和普遍手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。
四、气动带手动刀形闸阀产品零部件材料：
阀体、上盖 | 碳钢、不锈钢 |
阀板 | 不锈钢 |
阀杆 | 不锈钢 |
密封圈 | 橡胶、四氟、不锈钢、硬质合金 |
五、气动带手动刀形闸阀产品性能参数：
公称压力 | PN |
壳体试验 | 1.5XPN |
密封试验 | 1.1XPN |
工作温度 | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
适用介质 | 糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
