| 品牌：上海良工 | 型号：SKG3X | 连接形式：法兰 |
| 主体材料：碳钢 | 公称通径：500～1?200mm?mm | 适用介质：水 |
| 材质：碳钢 | 密封形式：软密封型 | 标准：国标 |
| 外形：中型 | 流动方向：双向 | 驱动方式：法兰闸阀 |
| 零部件及配件：手轮 | 用途：截止 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：500～1?200mm? |
上海良工阀门厂有限公司阀门河南销售处，拥有以下阀门品种：
闸阀，球阀，截止阀，止回阀，蝶阀，隔膜阀，旋塞阀，减压阀，安全阀，柱塞阀，调节阀，水利阀，疏水阀，盲板阀。
材质包括：塑料，铸铁，铸钢，铸铜，不锈钢，双相钢，铬钼钢，铬钼钒钢等
连接方式分为：内螺纹连接，外螺纹连接，对焊连接，承插焊连接，法兰连接，对夹连接
传动方式有：手动，气动，液动，电动
设计技术标准分为国标，美标，日标，德标及非标标准。
电话0371-87531258传真0371-66257773 邮箱：80602858@
手机13598085657 客服QQ：80602858
——承诺是金，实干兴邦；良工阀门，经久耐用——

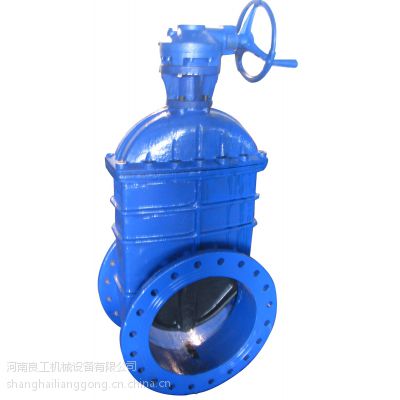

一、伞齿轮弹性座封闸阀产品概述
大口径闸阀采用***的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸***的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用尸的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能***，***，使用寿命长。可立式或卧式安装，广泛应用于给排水系统、污水处理系统、市政建设及矿山、冶金、电厂等行业。
二、伞齿轮弹性座封闸阀主要零邵件材料
名称 | 材质 |
阀体 | 灰铸铁、球墨铸铁、铸钢 |
闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶脏 |
内六角螺栓 | 碳化处理 |
密封圈 | 三元乙丙或丁腈橡胶 |
阀盖 | 灰铸铁、球墨铸铁、铸钢 |
阀杆 | 不锈钢 |
“O”形密封圈 | 丁腈橡胶 |
止推轴承 | 锡青铜 |
螺栓 | 碳钢、合金钢 |
压盖 | 球墨铸铁、铸钢 |
防尘罩 | 丁腈橡胶 |
手轮 | 可锻铸铁 |
三、伞齿轮弹性座封闸阀主要技术参数
公称压力：1 0～2 5MPa
工作温度：0～80"C
法兰标准：GB/T l7241.6 GB9113
公称通径：500～1 200mm
适用介质：水、油、气等
试验标准：GBl3927 APl598
四、伞齿轮弹性座封闸阀主要外形连接尺寸
单位mm
DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
H（手轮） | 1480 | 1665 | 2200 | 2800 | 2800 | 300 | 3000 |
H（伞齿轮） | 1650 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
H（电动） | 电动装置可由用户*** | ||||||
