| 材质：碳钢 | 品牌：上海良工 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：气动 | 介质温度：-30～+70℃℃ |
| 工作压差：6.4 | 型号：ZMQP（M） | 产品别名：气动隔断阀 |
| 适用范围：石油、化工、冶金、电力、轻工、纺织 | 流动方向：单向 | 用途：截止 |
| 适用介质：水 | 压力环境：常压 | 规格：DN15-200 |
上海良工阀门厂有限公司阀门河南销售处，拥有以下阀门品种：
闸阀，球阀，截止阀，止回阀，蝶阀，隔膜阀，旋塞阀，减压阀，安全阀，柱塞阀，调节阀，水利阀，疏水阀，盲板阀。
材质包括：塑料，铸铁，铸钢，铸铜，不锈钢，双相钢，铬钼钢，铬钼钒钢等
连接方式分为：内螺纹连接，外螺纹连接，对焊连接，承插焊连接，法兰连接，对夹连接
传动方式有：手动，气动，液动，电动
设计技术标准分为国标，美标，日标，德标及非标标准。
电话0371-87531258传真0371-66257773 邮箱：80602858@
手机13598085657 客服QQ：80602858
——承诺是金，实干兴邦；良工阀门，经久耐用——
产品说明

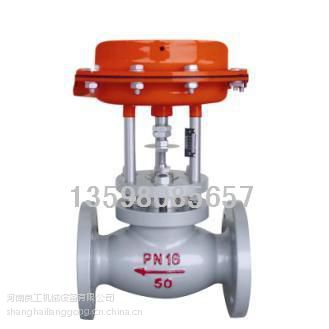

ZMQP/M/Q气动薄膜式切断阀由气动薄膜多弹簧执行机构和控制阀门组成，阀体结构有单座、套筒和三通三种型式。
ZMQP/M/Q气动薄膜式切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等行业的自动化控制系统中。
产品性能参数
ZMQP气动薄膜式切断阀阀体 | |
型式 | 直通铸造球型阀、三通铸造球型阀 |
公称通径 | 15、20、25、32、40、50、65、80、100 、125、150、200mm |
公称压力 | PN1.6、4.0、6.4MPa |
法兰标准 | JB/T79. 1-94、79.2-94等 |
材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2 Ti）等 |
上阀盖 | 标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃ |
压盖型式 | 螺栓压紧式 |
填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
ZMQP气动薄膜式切断阀阀内组件 | |
阀芯型式 | 单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀芯（三通） |
流量特性 | 快开 |
材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、3 16L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 |
ZMQP气动薄膜式切断阀执行机构 | |
型式 | ZHA/B多弹簧簿膜执行机构 |
膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
弹簧范围KPa | 20～100（标准）、20-60、60-100、40-200、80-240 |
供气压力 | 140～400KPa |
气源接口 | RC1 /4" |
环境温度 | -30～+70℃ |
ZMQP气动薄膜式切断阀阀作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
ZMQP气动薄膜式切断阀附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
ZMQP气动薄膜式切断阀额定流量系数Kv、额定行程、泄露量、允许压差 | |||||||||||||
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
流量系数Kv | 单座、三通 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 600 |
套筒 |
|
| 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 600 | |
额定行程L(mm) | 8 | 12 | 20 | 25 | 40 | ||||||||
泄露量l/h | 硬密封 | 单座：0.01%×阀额定容量；套筒：0.5%×阀额定容量 | |||||||||||
软密封 | VI级 | ||||||||||||
允许压差(Mpa) | 单座、三通 | 6.4 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.6 | 0.69 | 0.39 |
套筒 | 6.4 | ||||||||||||
注：对于波纹管密封调节阀，允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0 MPa则取1.0 MPa。 | |||||||||||||
1.阀体 2.阀座 3.阀芯 4.上阀盖 5.填料 6.支架 7.阀杆 8.膜片执行机构 | 1.阀体 2.阀座 3.阀芯 4.阀杆 5.波纹管 6.上阀盖 7.填料 | ||||||||||||
| |||||||||||||
1.阀体 2.阀座 3.阀芯 4.阀杆 5.上阀盖 6.填料 | 1.下接管 2.阀体 3.阀芯 4.阀座 5.阀杆 6.上阀盖 7.填料 | ||||||||||||
